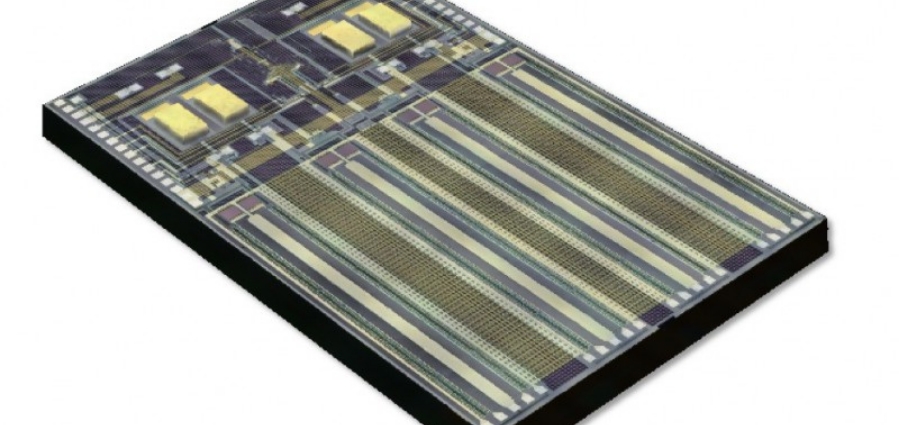

在数据中心流量呈指数级增长、5G/6G 通信对高速低功耗传输需求激增的背景下，硅光集成芯片凭借光子与电子的深度融合，成为突破传统电互连瓶颈的关键技术。不同于传统分立光电器件，硅光集成芯片将激光器、调制器、探测器等光功能单元与硅基 CMOS 电路集成于同一芯片，实现 Tbps 级数据传输速率、亚皮焦 / 比特超低功耗，为云计算、高性能计算等领域提供全新解决方案。本文基于产业实践与前沿研究，解析硅光集成芯片的核心优势、技术突破及应用挑战。

核心技术优势：颠覆传统电互连的性能极限

1. 超高速率与低功耗传输

Tbps 级数据传输：

英特尔（Intel）研发的 400G 硅光收发模块，通过波分复用（WDM）技术在单根光纤上实现4×100Gbps数据传输，传输距离达2km，较传统电互连（最高 25Gbps）速率提升 16 倍，满足数据中心机架间高速互联需求。

能耗大幅降低：

硅光调制器的驱动功耗低至1.5pJ/bit，仅为传统电调制器（10-20pJ/bit）的 1/10。博通（Broadcom）的硅光交换机芯片，在 1.6Tbps 传输速率下功耗仅30W，较全电方案降低 40%，有效缓解数据中心散热压力。

2. 高密度集成与成本优势

芯片级集成度：

台积电（TSMC）基于 28nm CMOS 工艺，将 16 个光通道与驱动电路集成于10mm×10mm芯片，集成度是传统光模块的 100 倍。这种高密度集成使光互连成本降至 **$0.1/Gbps/km**，较离散光器件方案降低 70%。

与 CMOS 工艺兼容：

硅光芯片可直接利用成熟的 CMOS 生产线制造，良率达90%以上。Luxtera 的硅光芯片采用 TSMC 16nm 工艺，单片成本控制在$50以内，加速其在 5G 前传网络的规模化部署。

关键技术突破：材料与工艺的协同创新

1. 新型光电器件研发

硅基激光器突破：

比利时 imec 通过异质集成 III-V 族半导体材料，实现硅基激光器室温连续波输出功率5mW，边模抑制比 **>30dB**，解决了硅材料发光效率低的难题，推动硅光芯片单片集成化进程。

高速调制器优化：

麻省理工学院（MIT）研发的微环调制器，采用硅锗（SiGe）材料，调制速率提升至100Gbps，半波电压降至1V，响应时间缩短至1ps，为 6G 太赫兹通信提供关键器件支撑。

2. 集成工艺革新

混合集成技术：

华为采用倒装焊（Flip-Chip）技术，将 III-V 族激光器与硅光芯片键合，对准精度达0.1μm，实现光耦合效率 **>70%，已应用于其 400G 相干光模块，误码率低于10⁻¹²**。

三维异构集成：

意法半导体（STMicroelectronics）的硅光芯片通过 3D 堆叠技术，将光模块与电源管理、信号处理电路垂直集成，使整体尺寸缩小60%，应用于车载激光雷达系统，数据处理延迟降低至50ns。

多元化应用场景：重塑通信与计算生态

1. 数据中心与云计算

机架间高速互联：

微软 Azure 数据中心部署的硅光交换机，实现200Tbps交换容量，网络延迟从10μs降至1μs，集群计算效率提升 25%，年运营成本节省 **$5000 万 **。

AI 算力加速：

Google TPU v4 采用硅光互连技术，在 1024 个计算单元间实现100GB/s数据传输带宽，AI 模型训练速度提升30%，助力大语言模型的快速迭代。

2. 5G/6G 通信网络

前传与中传链路：

中兴通讯的 5G 基站硅光模块，在 20km 传输距离下实现25Gbps×8通道并行传输，功耗仅3W，替代传统铜缆方案后，单站能耗降低40%，建设成本减少35%。

未来 6G 太赫兹通信：

三星研发的硅光太赫兹发射器，在 200GHz 频段实现10Gbps数据传输，配合波束成形技术，通信距离达100m，为 6G 无线通信提供新方向。

3. 生物医学与传感领域

集成光学生物传感器：

斯坦福大学开发的硅光生物芯片，通过表面等离子体共振（SPR）技术，可在10 分钟内检测新冠病毒抗体，检测限达10⁻¹² M，成本仅为传统设备的1/10。

光纤传感系统：

通用电气（GE）的硅光光纤传感器，用于监测燃气轮机叶片温度，分辨率达0.1℃，响应时间 **<1ms**，提前预警设备故障，减少停机时间20%。

现存挑战与发展方向

1. 光电器件性能瓶颈

挑战：硅基激光器输出功率仍不足（通常 < 10mW），限制传输距离；调制器带宽难以突破 100Gbps，无法满足未来 1.6T 及以上速率需求。

解决方案：

探索二维材料（如石墨烯、黑磷）与硅集成，目标将激光器功率提升至50mW；

开发微纳结构调制器，利用量子限制效应将带宽扩展至200Gbps。

2. 集成工艺复杂度高

挑战：光 / 电混合集成涉及多种材料与工艺，导致制造良率波动大，单片成本仍高于传统电芯片2-3 倍。

解决方案：

推广标准化 IP 模块，缩短开发周期 30%；

优化异质集成工艺，将良率从 90% 提升至 **95%** 以上。

3. 系统级设计难题

挑战：硅光芯片与现有电系统的接口兼容性差，光信号处理算法不成熟，限制大规模商用。

解决方案：

制定统一的光互连接口标准，如 OIF（光互连论坛）推动的 Co-Packaged Optics（CPO）规范；

开发 AI 辅助的光信号处理算法，提升系统误码率容限20dB。

硅光集成芯片作为光子与电子融合的前沿技术，正从实验室走向产业化应用。在数据洪流与高速通信需求的驱动下，随着材料创新、工艺优化与生态完善，硅光芯片有望成为下一代信息基础设施的核心器件，推动计算、通信与传感技术向更高性能、更低功耗的方向迈进。
